Komplet MR 063/130_i=750+0,75kW/4p.90/B14_380V_n2= 1,9 ot/min
| Délka dodání z ext. skladu | 20 |
| Olejová náplň | ISO: VG320; syntetiký olej |
| Pracovní poloha. | -- |
| Pracovní teplota [°C]: | od -25°C až +50°C |
| Provedení - tvar příruby IM: | IM B14( F1)-s malou přírubou |
| Výběr převodového poměru | 1 : 750 |
| Servisní faktor (SF). | 0,90 |
| Jmenovité napětí [V]: | 380V~440V |
| Výběr vstupních param. motor. př | PAM 80 / hřídel pr.19mm |
| Výkon elektromotoru [kW] | 0,75 kW |
| Dutá výstupní hřídel pr.( mm) | 45 |
| Výstupní točivý moment (Nm). | 2005 Nm |
| Otáčky (n2)ot./min: | n2= 1,9 min-1 |

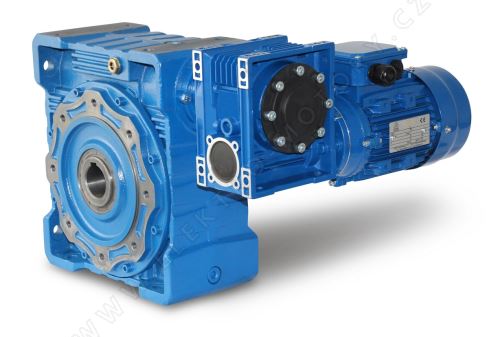

Dvojitý šnekový motor (šnekový prevod - šnekový prevod - trojfázový motor)
Napätie = 3 x 230/400 V-50 Hz, 3 x 265/460 V-60 Hz (± 5 % podľa VDE 0530),
Stupeň ochrany = IP55, Trieda ISO = F (155 ° C), Prevádzkový režim = S1, Pracovný cyklus = S1- 100 %,
Dutý hriadeľ = 45 mm, Otáčky motora = 4 póly, Pomer (i) = 250, Krútiaci moment = 1474 Nm,
Servisný faktor (fs) = 1, Svorkovnica = horná (otočná), hmotnosť = 65,62 kg. Farba = RAL 5010 (horcovo modrá),
Snímač teploty = NIE, Skriňa prevodovky = liatina, Guľôčkové ložisko = SKF, C&U alebo ekvivalentná,
Chladenie = Axiálny ventilátor (plastový). Šnekový motor je vhodný na použitie s frekvenčným meničom a
vyhovuje norme IEC 60034-30: 2008. Prevodový motor môže byť prevádzkovaný v oboch smeroch a
obsahuje olejovú náplň pri dodaní. Otvorené duté hriadele musia byť uzavreté uzávermi.
Podľa VDE 0105 bzw. IEC 364 smie všetky práce na elektrickom pohone vykonávať iba kvalifikovaný odborný personál.
Od veľkosti mechaboxu 110 je nutné špecifikovať montážnu polohu. Všetky fotografie produktov sú nezáväzné príklady!
